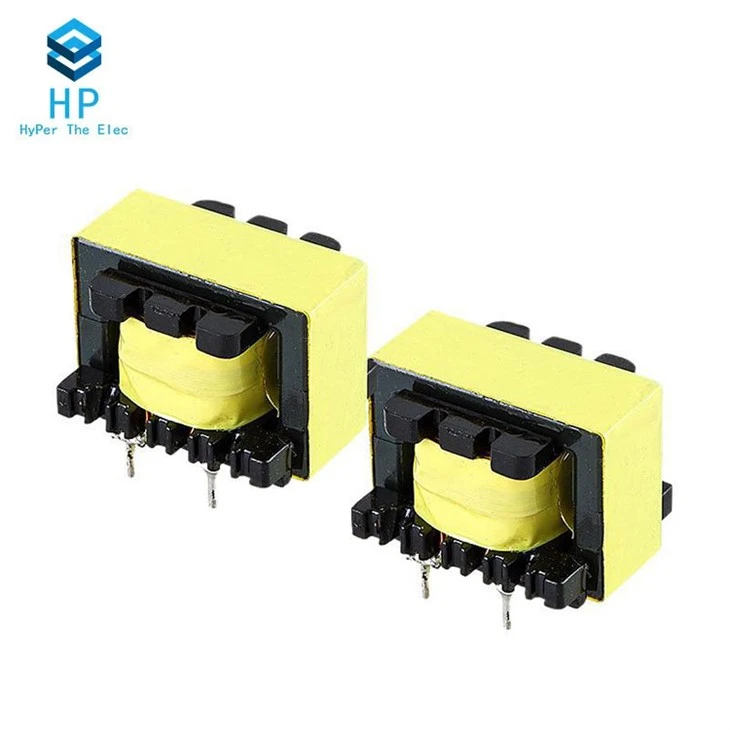

Erőteljes elektronikus transzformátor

Az elektromos transzformátor egyfajta lágy mágneses és elektromágneses alkatrész, funkciója az erőátvitel, a feszültségátalakítás és a szigetelés leválasztása, és széles körben használják az áramellátási technológiában és a teljesítményelektronikai technológiában.

A teljesítménytranszformátorokat szinte minden elektronikai termékben alkalmazzák, és az elvük egyszerű, de a transzformátorok tekercselési folyamata a különböző felhasználási alkalmak (különböző felhasználások) szerint eltérő követelményeket támaszt. A transzformátor fő funkciói: feszültségátalakítás; Impedancia transzformáció; elkülönítés; Feszültségszabályozás (mágneses telítési transzformátor) stb., a transzformátor általánosan használt mag alakja általában E és C mag.

Az elektronikus teljesítménytranszformátor méretétől függően a transzformátor több fokozatra osztható: több mint 10kVA nagy teljesítményre, 10kVA ~ 0,5 kVA közepes teljesítményre, 0,5 kVA ~ 25 VA kis teljesítményhez, 25 VA alatt mikroteljesítményhez. Az átviteli teljesítmény eltérő, a transzformátor kialakítása nem ugyanaz, és magától értetődőnek kell lennie.

Támogatás a rajz testreszabásához

Az általánosan használt teljesítménytranszformátorok osztályozása a következőképpen foglalható össze:

1, a fázisok száma szerint:

(1) Egyfázisú teljesítménytranszformátor: egyfázisú terheléshez és háromfázisú teljesítménytranszformátor csoporthoz használatos.

(2) Háromfázisú teljesítménytranszformátor: háromfázisú rendszerek feszültségének emelésére és süllyesztésére szolgál.

2, a hűtési módszer szerint:

(1) Száraz teljesítménytranszformátorok: légkonvekcióra támaszkodnak a hűtésre, általában helyi világításhoz, elektronikus vezetékekhez és más kis teljesítményű transzformátorokhoz használják.

(2) Olajmerített teljesítménytranszformátor: olajra támaszkodik hűtőközegként, például olajba merülő önhűtés, olajos léghűtés, olajos vízhűtés, kényszerített olajkeringtetés stb.

3. Felhasználás szerint osztva:

(1) Erőteljesítmény-elektronikus transzformátor: energiaátviteli és elosztórendszer fel- és lefeszültségéhez használják.

(2) Műszertranszformátorok: például feszültségtranszformátorok, áramváltók, mérőműszerekhez és relévédő eszközökhöz.

(3) Teszttranszformátor: nagyfeszültségű, nagyfeszültségű tesztet tud előállítani elektromos berendezésekhez.

(4) Speciális transzformátorok: például elektromos kemence transzformátorok, egyenirányító transzformátorok, beállító transzformátorok stb.

4, a tekercselési forma szerint:

(1) Kettős tekercses transzformátor: két feszültségszint csatlakoztatására szolgál az energiarendszerben.

(2) Három tekercses transzformátor: általában a villamosenergia-rendszer regionális alállomásaiban használják három feszültségszint csatlakoztatására.

(3) Autotranszformátor: különböző feszültségű áramellátó rendszerek csatlakoztatására szolgál. Használható közönséges boost vagy drop transzformátorként is.

5, az alapforma szerint:

(1) Magtranszformátor: nagyfeszültségű transzformátor.

(2) Amorf ötvözet transzformátor: az amorf ötvözet magtranszformátor egy új típusú mágneses vezető anyag, az üresjárati áram körülbelül 80%-kal csökken, ideális energiatakarékos hatású elosztó transzformátor, különösen alkalmas vidéki villamosenergia-hálózatokhoz és fejlődő régiókhoz, más alacsony terhelésű helyeken.

(3) Shell transzformátor: speciális transzformátor nagy áramerősséghez, például elektromos kemence transzformátor, hegesztő transzformátor; Vagy elektronikus műszerekhez és televízióhoz, rádióhoz és egyéb táptranszformátorokhoz.

Eredeti: Wuxi, Jiangsu, Kína

Tanúsítvány: ISO9001, CE, ISO14001, OHSAS18001 stb.

Ár: alkuképes

Anyaga: csontváz, mágneses mag, zománcozott huzal, szigetelőszalag stb

Feszültség: 380V 50Hz, a feszültség helyi igény szerinti lehet

Fizetési határidő: TT, LC

Szállítási határidő: alkuképes

Csomagolás: export szabvány

Piac: Közel-Kelet/Afrika/Ázsia/Dél-Amerika/Európa/Észak-Amerika

Garancia: 1 év

MOQ: 1 készlet

1. Működési gyakoriság

A transzformátor magvesztesége nagy összefüggésben van a frekvenciával, ezért azt a használati frekvenciának megfelelően kell megtervezni és használni, amit üzemi frekvenciának nevezünk.

2, névleges teljesítmény

A megadott frekvencián és feszültségen a transzformátor hosszú ideig működhet anélkül, hogy túllépné a megadott hőmérséklet-emelkedés kimeneti teljesítményét.

3, névleges feszültség

Arra a feszültségre vonatkozik, amely a transzformátor tekercsére alkalmazható, és munka közben nem lehet nagyobb, mint a megadott érték.

4. Feszültségviszony

A transzformátor primer feszültségének és szekunder feszültségének arányára utal, és különbséget mutat az üresjárati feszültség aránya és a terhelési feszültség aránya között.

5, nincs terhelési áram

Amikor a szekunder transzformátor nyitva van, az elsődlegesnek még mindig van egy bizonyos árama, amelyet üresjárati áramnak neveznek. Az üresjárati áram a mágnesező áramból (ami mágneses fluxust hoz létre) és a vasveszteségi áramból (amelyet a vasmag elvesztése okoz) áll. Egy 50 Hz-es teljesítménytranszformátornál az üresjárati áram megegyezik a mágnesező árammal.

6, terhelés nélküli veszteség

A transzformátor másodlagos szakadt áramkörére vonatkozik, a primer teljesítményveszteségen mérve. A fő veszteség a vasmag elvesztése, ezt követi a primer tekercs rézellenállásának üresjárati áramának elvesztése (rézveszteség), ami nagyon kicsi.

7. Hatékonyság

A P2 szekunder teljesítmény és a P1 primer teljesítmény arányára vonatkozik. Általában minél nagyobb a transzformátor névleges teljesítménye, annál nagyobb a hatásfoka.

8, szigetelési ellenállás

A transzformátor tekercsei, valamint a tekercsek és a vasmag közötti szigetelési teljesítményt jelzi. A szigetelési ellenállás mértéke a felhasznált szigetelőanyag teljesítményétől, a hőmérsékleti szinttől és a páratartalom mértékétől függ.
