Mi az elektromos reaktor
A reaktor egy huzaltekercsből álló elektromos alkatrész. Célja olyan mágneses mező létrehozása, amely ellentétes az elektromos áram áramkörön keresztül történő áramlásával. A reaktor elsődleges feladata az áramkörben folyó elektromos áram biztonságos és kezelhető szinten tartása. Ha szeretné tudni az elektromos reaktorok specifikációit és árait, forduljon hozzánk bizalommal!
Az elektromos reaktorok előnyei
Az induktorban lévő tekercsek energia tárolására használhatók. Az induktor funkciója a rajta áthaladó áram frekvenciájától függ. Vagyis a magasabb frekvenciájú jelek kevésbé lesznek átadva, és fordítva. Ez a funkció azt jelzi, hogy blokkolja az AC áramot és átadja az egyenáramot. Ezért használható az AC jelek blokkolására.
Az induktor az energiát mágneses energia formájában tárolja. A tekercsek elektromos energiát tárolhatnak mágneses energia formájában, kihasználva azt a tulajdonságot, hogy a tekercsen átfolyó elektromos áram mágneses teret hoz létre, amely viszont elektromos áramot hoz létre. Más szóval, a tekercsek az energia induktivitáson alapuló tárolásának eszközét kínálják.
Ha egy tekercs két kivezetését egy másik tekercs két kivezetéséhez kötjük, akkor az induktorokat párhuzamosnak mondjuk. Tudjuk, hogy ha az ellenállásokat párhuzamosan kapcsoljuk, akkor a hatásos ellenállásuk csökken. Hasonlóképpen, ha az induktorokat párhuzamosan kapcsoljuk, effektív induktivitása csökken. A párhuzamos induktorok némileg hasonlóak a soros kondenzátorokhoz.
Ha egy reaktort sorba kapcsolnak egy áramkörbe, ez korlátozhatja a rövidzárlati áramok előfordulását. Ennek az az oka, hogy a reaktor lényegében egy induktív tekercs, és feszültség rákapcsolásakor belső elektromotoros ellenerőt hoz létre, ami megakadályozza a tekercsen belüli gyors áramváltozást és megakadályozza a hirtelen áramlökéseket.
A nagyfeszültségű távvezetékekben a vonal-vonal kapacitás miatti kapacitív áramok a hálózati feszültség növekedéséhez vezethetnek. A reaktor által generált meddőáram felhasználható ennek a kapacitív áramnak a kiegyenlítésére, ezáltal érhető el a meddőteljesítmény-kompenzáció és a rendszer hatékonysága.
A reaktorok hatékonyan tudják elnyomni a kapacitív töltőáramokat a vezetékben, ami elengedhetetlen az energiarendszer stabilitásának és feszültségszintjének fenntartásához.
Elektromágneses energia átalakítása és tárolása
A reaktorok különféle konfigurációkon keresztül szabályozhatják az áramingadozásokat, optimalizálva az áramkör teljesítményét.
A reaktorok hozzájárulnak a harmonikus interferencia csökkentéséhez, az érzékeny elektronikus eszközök, például az inverterek védelméhez és stabilitásuk javításához.
Az energiaellátó rendszerekben a reaktorok segítik a buszfeszültség szintjének fenntartását, biztosítva az elektromos berendezések stabil működését a nem hibás vezetékeken.

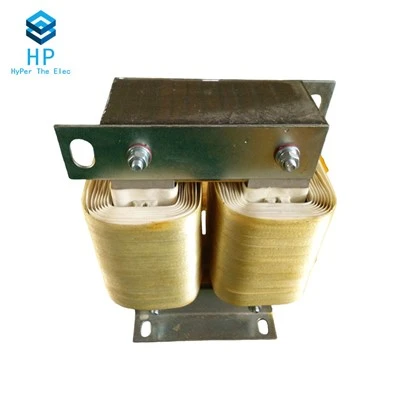

A szabályozható reaktorok, mint például a mechanikusan állítható reaktorok vagy a mágneses vezérlésű reaktorok, dinamikusan állíthatják be kapacitásukat az üzemi feltételek alapján, hogy jobban stabilizálják a rendszerfeszültséget és a meddőteljesítmény-szabályozást.
Az elektromos reaktorok típusai
Generátorok Reaktorok
A generátor reaktorokat a generátor és a generátorbusz közé helyezik. Az ilyen reaktorok egyenként védik a gépeket. Az erőművi generátorban a reaktorokat a generátorokkal együtt telepítik. A reaktorok nagysága körülbelül 0,05 egységenként. Az ilyen típusú reaktorok fő hátránya, hogy ha a hiba egy betáplálónál jelentkezik, akkor az az egész rendszert hátrányosan érinti.
Betápláló reaktorok
A betáplálóval sorba kapcsolt reaktorokat feeder reaktoroknak nevezzük. Ha bármelyik betáplálónál fellép a hiba, akkor a feszültségesések csak annak reaktoraiban lépnek fel, és a gyűjtősínre nem sok hatással van. Ezért a gépek továbbra is ellátják a terhelést. A másik előny, hogy az adagolón fellépő hiba nem érinti a többi adagolót, így a hiba hatásai lokalizáltak.
Bus-Bar reaktor
Ha a reaktorokat a gyűjtősínbe helyezik, akkor azt sínreaktoroknak nevezik. A reaktorok állandó feszültségesése és állandó teljesítményvesztesége elkerülhető, ha a reaktorokat a sínekbe helyezik. Az alábbiakban ismertetjük a gyűrűrendszer gyűjtősín-reaktorát és a kötőrendszert.
Sín-reaktorok (gyűrűs rendszer)
Sínreaktorok a különálló buszszakaszok összekapcsolására szolgálnak. Ebben a rendszerben a szakaszok generátorokból és adagolókból állnak, és ezek a szakaszok egy közös gyűjtősínre vannak összekötve. Az ilyen típusú rendszerekben általában egy adagolót táplálnak egy generátorból. Normál üzemi körülmények között kis mennyiségű energia áramlik át a reaktorokon. Ezért a feszültségesés és a teljesítményveszteség a reaktorban alacsony. A gyűjtősínreaktor ezért nagy ohmos ellenállással készült, hogy ne legyen nagy feszültségesés rajta.
A rendszer működése hasonló a gyűrűs rendszerhez, de további előnyei vannak. Ebben a rendszerben a szakaszok számának növelése esetén a hibaáram nem haladja meg az egyed mérete által rögzített értéket. reaktorok.
Elektromos reaktorok alkalmazása
Hangoló áramkörök:Az induktorok segítségével a hangoló áramkörök kiválaszthatják a kívánt frekvenciát. A kondenzátorokat az induktorral együtt különféle elektronikus eszközökben használják, például rádióhangoló áramkörökben, televíziókban a frekvencia módosítására és a több frekvenciacsatorna kiválasztására.
Érzékelők:Az induktív közelségérzékelők nagyon megbízhatóan működnek, és érintésmentes érzékelők. Az induktivitás a mögöttes fő elv, amelyben a tekercsben lévő mágneses mező ellenzi az elektromos áram áramlását. A közelségérzékelő mechanizmust a közlekedési lámpákban használják a forgalom sűrűségének észlelésére.
Energia tárolása egy eszközben:Az induktorok rövid ideig képesek energiát tárolni, mivel a mágneses mezőként tárolt energia eltűnik, amikor a tápegységet eltávolítják. Az induktorok felhasználása látható a számítógépes áramkörökben, ahol a tápegységek kapcsolhatók.
Indukciós motorok:Az indukciós motorokban a motor tengelye a váltakozó áram hatására létrejövő mágneses tér jelenléte miatt forog. A motor fordulatszáma a forrásból történő áramellátás frekvenciája szerint állítható be. Az induktorok használata a motor fordulatszámában szabályozható.
Transzformátorok:Több, megosztott mágneses térrel rendelkező induktor kombinációja alakítható transzformátorrá. A transzformátorok egyik fő felhasználási területe az erőátviteli rendszerekben látható. Ezeket az erőátvitel csökkentésére vagy növelésére használják lelépő vagy emelő transzformátorként.
Szűrők:Az induktorok kondenzátorokkal kombinálva szűrőként használhatók. A bemeneti jel frekvenciáját az áramkörbe való belépéskor ezek a szűrők korlátozzák. A betáplálás frekvenciájának növekedésével az induktor impedanciája nő.
Fojtók:Tudjuk, hogy amikor a váltakozó áram átfolyik az induktorokon, az ellenkező irányú áramot hoz létre. Ez azt eredményezi, hogy az induktor elfojtja a váltakozó áramot, és átengedi az egyenáramot. Ezt a mechanizmust az áramforrásban használják, ahol a váltakozó áramú tápegységet egyenárammá alakítják.
Ferrit gyöngyök:Láttunk már ferrit gyöngyöket számítógép-alkatrészekben és mobil töltőkábelekben használni. A ferrit gyöngyökben használt induktorok segítenek csökkenteni a kábel által létrehozott rádióinterfész frekvenciáját.
Relék:A relé elektromos kapcsolóként viselkedik. Ha a kapcsolóban induktortekercset használnak, ott mágneses mező keletkezik, ahol a kapcsoló érintkezik a váltakozó árammal.
Hogyan válasszunk elektromos reaktort
Határozza meg az elektromos reaktor rendeltetését (pl. feszültségszabályozás, teljesítménytényező korrekció, harmonikus szűrés).
Ismerje meg elektromos rendszerének konkrét alkalmazását és követelményeit.
A különböző típusú reaktorok különböző célokat szolgálnak. A gyakori típusok közé tartozik
Shunt reaktorok: A rendszerrel párhuzamosan csatlakoztatva a kapacitív meddőteljesítmény kompenzálására.
Soros reaktorok: Sorba kapcsolva a hibaáram korlátozása és az energiaáramlás szabályozása érdekében
Detuning reaktorok: Harmonikus szűrésre használják a rezonancia megelőzésére.
Vegye figyelembe az alkalmazásához szükséges feszültség- és áramértékeket.
Győződjön meg arról, hogy a kiválasztott reaktor képes kezelni a rendszer maximális feszültség- és áramszintjét.
Értékelje a reaktor impedancia és reaktancia jellemzőit!
Az optimális teljesítmény elérése érdekében igazítsa a reaktor impedanciáját a rendszerkövetelményekhez.
Győződjön meg arról, hogy a reaktort úgy tervezték, hogy az energiarendszere frekvenciáján (jellemzően 50 Hz vagy 60 Hz) működjön.
Vegye figyelembe a környezeti feltételeket, ahol a reaktort telepíteni fogják.
Győződjön meg arról, hogy a reaktor hatékonyan tud működni az Ön helyének megfelelő hőmérsékleti és páratartalom mellett.
Értékelje a reaktor költségét, és hasonlítsa össze a költségvetésével.
Vegye figyelembe a kiválasztott reaktorhoz kapcsolódó hosszú távú előnyöket és üzemeltetési költségeket.
Válasszon olyan neves gyártók reaktorait, amelyek megbízható és kiváló minőségű termékeket gyártanak.
Keresse a tanúsítványokat és a szabványoknak való megfelelést.
Mérje fel a reaktor karbantartási igényeit.
Válasszon olyan reaktort, amely minimális karbantartást igényel, hogy csökkentse az állásidőt és az üzemeltetési költségeket.
Ha nem biztos abban, hogy milyen konkrét követelményeket támaszt a rendszerrel, fontolja meg, hogy konzultáljon villamosmérnökökkel vagy a terület szakértőivel.
Győződjön meg arról, hogy a kiválasztott reaktor megfelel a vonatkozó ipari szabványoknak és előírásoknak.
Fontolja meg, hogy a reaktor lehetővé teszi-e a jövőbeni bővítést vagy módosítást az elektromos rendszerében bekövetkezett változásokhoz.
Általános hibák és hibaelhárítási módszerek elektromos reaktoroknál
Túlmelegedés
Lehetséges okok: Túlterhelés, rossz szellőzés vagy problémák a hűtőrendszerrel.
Hibaelhárítás: Ellenőrizze a túlterhelés körülményeit, gondoskodjon a megfelelő szellőzésről, és ellenőrizze a hűtőrendszert. Szükség esetén tisztítsa meg vagy cserélje ki a légszűrőket.
Túlmelegedés
Lehetséges okok: Túlterhelés, rossz szellőzés vagy problémák a hűtőrendszerrel.
Hibaelhárítás: Ellenőrizze a túlterhelés körülményeit, gondoskodjon a megfelelő szellőzésről, és ellenőrizze a hűtőrendszert. Szükség esetén tisztítsa meg vagy cserélje ki a légszűrőket.
Túlzott vibráció
Lehetséges okok: Eltérés, laza alkatrészek vagy problémák az alapozással.
Hibaelhárítás: Ellenőrizze, hogy nincs-e elmozdulás, húzza meg a laza részeket, és ellenőrizze az alapot. Az ellenőrzés során talált problémákat orvosolja.
Rendellenes hőmérséklet-emelkedés
Lehetséges okok: Rossz csatlakozások, nagy ellenállás vagy elégtelen hűtés.
Hibaelhárítás: Vizsgálja meg a csatlakozásokat túlmelegedés jeleit keresve, ellenőrizze az áramkör nagy ellenállását, és gondoskodjon a megfelelő hűtésről. Tisztítsa meg vagy cserélje ki a hűtőelemeket, ha szükséges.
Korrózió
Lehetséges okok: Környezeti feltételek, nedvesség vagy rossz anyagminőség.
Hibaelhárítás: Vizsgálja meg a korrózió jeleit, vegye figyelembe a környezeti tényezőket, és fontolja meg a korrózióálló anyagok használatát a reaktor felépítésében.
Nyitott áramkörök vagy rövidzárlatok
Lehetséges okok: gyártási hibák, szigetelési hiba vagy fizikai sérülés.
Hibaelhárítás: Végezzen szemrevételezéses ellenőrzést a fizikai sérülések szempontjából, használjon szigetelési ellenállástesztet a szakadt áramkörök azonosítására, és ellenőrizze a rövidzárlatokat. Cserélje ki a hibás alkatrészeket.
Túlzott feszültségesés
Lehetséges okok: Magas impedancia, rossz csatlakozások vagy nem megfelelő vezetékméret.
Hibaelhárítás: Mérje meg az impedanciát, ellenőrizze a csatlakozások tömítettségét, és ellenőrizze, hogy a vezeték mérete megfelelő-e az áramerősségnek. Az ellenőrzés során talált problémákat orvosolja.
Harmonikus torzítás
Lehetséges okok: Nemlineáris terhelések, rezonancia vagy rossz rendszertervezés.
Hibaelhárítás: Azonosítsa és mérsékelje a nemlineáris terheléseket, ellenőrizze a rezonanciaviszonyokat, és tekintse át a rendszer általános kialakítását a harmonikus torzítás minimalizálása érdekében.
Nem megfelelő teljesítmény a harmonikus szűrésben
Lehetséges okok: Helytelen hangolás, elégtelen kapacitás vagy rossz típusú reaktor.
Hibaelhárítás: Ellenőrizze a reaktor hangolását, megfelelő kapacitással rendelkezik a harmonikus terheléshez, és ellenőrizze, hogy a reaktortípus alkalmas-e az alkalmazásra.
A reaktív teljesítmény szabályozásának elmulasztása
Lehetséges okok: Hibás vezérlőáramkör, érzékelő problémák vagy helytelen beállítások.
Hibaelhárítás: Vizsgálja meg a vezérlőáramkört, tesztelje az érzékelőket, és tekintse át a beállításokat. Szükség szerint kalibrálja vagy cserélje ki az alkatrészeket.
A mi gyárunk
Bizonyítvány
Gyakran Ismételt Kérdések
K: Mi a reaktor elektromossága?
K: Az induktor reaktor?
K: Mi a különbség a vonali reaktor és a vonali induktor között?
K: Mi a különbség a reaktancia és a reaktor között?
K: Mi az induktív reaktor elve?
K: A sorreaktorok és a terheléses reaktorok ugyanazok?
K: Mi az elektromos reaktor?
K: Mekkora a reaktorok reaktanciája?
K: Mi a funkciója a tekercsnek a reaktorban?
K: Mi a söntreaktor elve?
K: Mi a különbség a buszreaktor és a vonali reaktor között?
K: Mi a különbség a buszreaktor és a söntreaktor között?
K: Mi a különbség a reaktor és a transzformátor között?
A reaktorok teljesítménykondenzátorokkal sorba vannak kötve, kényelmesen elhangolt rezonanciakört képezve, így az egész egység induktív impedanciával rendelkezik a berendezés összes harmonikusának frekvenciáján. Ezeket a reaktorokat kifejezetten az FMLF kondenzátorokkal való soros működésre tervezték.
K: Mi az a 3 fázisú reaktor?
