Mi a tokozott tekercs hőmérsékleti együtthatója?
Tokozott tekercsek szállítójaként számos megbeszélést folytattam ügyfelekkel, mérnökökkel és rajongókkal ezen alapvető összetevők különböző jellemzőiről. Az egyik gyakran felmerülő kérdés a tokozott tekercs hőmérsékleti együtthatójával kapcsolatos. Ebben a blogban kitérek arra, hogy mi a hőmérsékleti együttható, miért számít, és hogyan viszonyul a tokozott tekercsekhez.
A hőmérsékleti együttható megértése
A hőmérsékleti együttható annak mértéke, hogy egy anyag fizikai tulajdonsága hogyan változik a hőmérséklettel. A tekercsekkel kapcsolatban elsősorban az elektromos ellenállás hőmérséklet függvényében bekövetkező változása érdekel bennünket. Általában rész per millió per Celsius fokban (ppm/°C) fejezik ki. A pozitív hőmérsékleti együttható azt jelenti, hogy a tekercs ellenállása a hőmérséklet emelkedésével nő, míg a negatív együttható az ellenállás csökkenését jelzi a hőmérséklet emelkedésével.
Vegyünk egy egyszerű példát ennek a koncepciónak a szemléltetésére. Tegyük fel, hogy van egy tokozott tekercsünk, amelynek ellenállása 100 ohm 20°C-on. Ha a tekercs pozitív hőmérsékleti együtthatója 200 ppm/°C, és a hőmérséklet 30°C-ra emelkedik (10°C-os változás), akkor az ellenállás változása a következőképpen számítható ki:
Az ellenállás változását (ΔR) a következő képlet adja meg:
[ \Delta R = R_0\times\alpha\times\Delta T ]
ahol ( R_0 ) a kezdeti ellenállás, ( \alpha ) a hőmérsékleti együttható, és ( \Delta T ) a hőmérséklet változása.
Az értékek behelyettesítése: ( R_0 = 100\Omega ), ( \alpha=200\times10^{- 6}/°C ) és ( \Delta T = 10°C )
[ \Delta R=100\times200\times10^{-6}\times10 = 0,2\Omega ]
Tehát az új ellenállás 30 °C-on (R = R_0+\Delta R=100 + 0,2=100,2\Omega)
Miért fontos a hőmérsékleti együttható a tokozott tekercseknél?
A hőmérsékleti együttható több okból is kulcsfontosságú paraméter a tokozott tekercseknél.

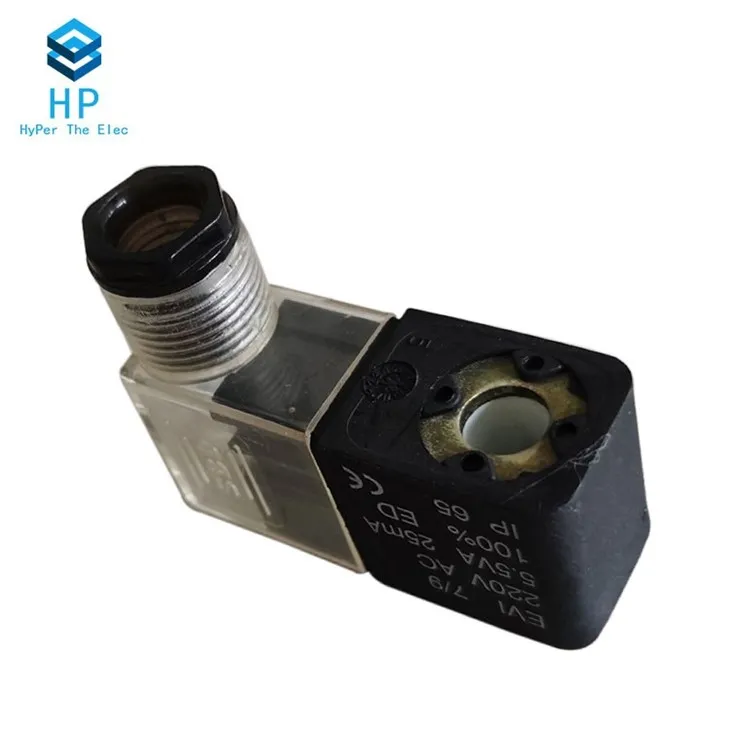

Teljesítménystabilitás: Sok alkalmazásban, mint plDC mágnestekercsekésMágnesszelep tekercsek, a tekercs teljesítménye a stabil ellenállástól függ. A hőmérséklet-ingadozások miatti jelentős ellenállásváltozás hatással lehet a tekercs által generált mágneses mezőre, ami viszont hatással lehet a mágnesszelep vagy a szelep működésére. Például egy fűtési rendszerben használt mágnesszelepben, ha a tekercs ellenállása túlságosan megnő a magas hőmérsékletű környezet miatt, a tekercsen átfolyó áram csökkenhet, ami gyengébb mágneses mezőt eredményez, és a szelep hibás működését okozhatja.
Hatékonyság: A tekercsben disszipált teljesítményt (P = I^{2}R ), ahol ( I ) az áramerősség és ( R ) az ellenállás. Ha az ellenállás a hőmérséklettel változik, a teljesítmény disszipáció is megváltozik. Az ellenállás nagymértékű növekedése megnövekedett energiafogyasztáshoz vezethet, csökkentve a rendszer általános hatékonyságát. Ez különösen fontos azokban az alkalmazásokban, ahol az energiahatékonyság prioritást élvez, például az akkumulátorral működő eszközökben.
Megbízhatóság: Idővel az ismétlődő hőmérséklet-indukált ellenállásváltozások feszültséget okozhatnak a tekercs alkatrészeiben. Ez a feszültség mechanikai kifáradáshoz, huzaltöréshez vagy egyéb károsodásokhoz vezethet, csökkentve a tekercs élettartamát és megbízhatóságát. Megfelelő hőmérsékleti együtthatójú tekercs kiválasztásával minimalizálhatjuk ezeket a kockázatokat és biztosíthatjuk a hosszú távú megbízható működést.
A tokozott tekercsek hőmérsékleti együtthatóját befolyásoló tényezők
Számos tényező befolyásolhatja a tokozott tekercs hőmérsékleti együtthatóját.
Vezető anyag: A tekercsben használt vezető típusa jelentős hatással van a hőmérsékleti együtthatóra. Például a réznek viszonylag magas a pozitív hőmérsékleti együtthatója (körülbelül 3930 ppm/°C), míg egyes ötvözeteknek, például a konstansnak nagyon alacsony a hőmérsékleti együtthatója (közel nulla). A tokozott tekercs tervezésekor a vezető anyagának megválasztása gyakran kompromisszumot jelent a költségek, a vezetőképesség és a hőmérsékleti stabilitás között.
Kapszulázó anyag: A tekercs védelmére használt tokozási anyag is befolyásolhatja a hőmérsékleti együtthatót. Egyes kapszulázó anyagok jó hővezető képességgel rendelkeznek, ami elősegíti a hő hatékonyabb elvezetését a tekercsből, csökkentve a hőmérséklet-ingadozásokat. Másrészt a rossz hővezető képességű anyagok felfoghatják a hőt, ami magasabb hőmérséklethez és potenciálisan nagyobb ellenállás-változásokhoz vezethet.
Tekercs tervezés: A tekercs fizikai kialakítása, például a fordulatok száma, a huzal idomszere és a tekercselési mintázat befolyásolhatja a hőtermelést és -eloszlást. A nagy fordulatszámú tekercs több hőt termelhet, míg a nagyobb huzalmérővel rendelkező tekercs kisebb ellenállású és kevesebb hőt termel. Ezenkívül a tekercs feltekerésének módja befolyásolhatja a hő tulajdonságait, például a hőátadási képességet a kapszulázó anyag felé.
Tokozott tekercsek hőmérsékleti együtthatójának mérése
A tokozott tekercs hőmérsékleti együtthatójának mérése általában magában foglalja az ellenállásméréseket különböző hőmérsékleteken. Elterjedt módszer az, hogy hőmérséklet-szabályozott kamrát használnak a tekercs hőmérsékletének változtatására, és precíziós multimétert az ellenállás mérésére.
A tekercset először ismert referenciahőmérsékleten (általában 20°C vagy 25°C) helyezik a kamrába, és megmérik az ellenállást. Ezután a kamra hőmérsékletét szabályozott módon növelik vagy csökkentik, és minden hőmérsékleti ponton megmérik az ellenállást. A hőmérsékleti együttható ezután a korábban említett képlet segítségével számítható ki.
Fontos megjegyezni, hogy a mérést stabil körülmények között kell elvégezni, lehetővé téve, hogy a tekercs minden hőmérsékleti ponton elérje a termikus egyensúlyt az ellenállásmérés előtt. Ez pontos és megbízható eredményeket biztosít.
A megfelelő tokozott tekercs kiválasztása a hőmérsékleti együttható alapján
Amikor egy adott alkalmazáshoz egy tokozott tekercset választ, fontos figyelembe venni a hőmérsékleti együtthatót.
Alacsony – hőmérsékleti együttható követelményei: Olyan alkalmazásokban, ahol nagy pontosságra és stabilitásra van szükség, például orvosi eszközökben vagy mérőberendezésekben, az alacsony hőmérsékleti együtthatójú tekercset részesítik előnyben. Ez segít minimalizálni a hőmérséklet-ingadozások hatását a tekercs teljesítményére.
Magas hőmérsékletű környezet: Magas hőmérsékletű környezetben működő alkalmazásokban, például autómotorokban vagy ipari kemencékben, magas hőmérsékletnek ellenálló kapszulázóanyaggal és megfelelő hőmérsékleti együtthatóval ellátott tekercs szükséges. Ez biztosítja, hogy a tekercs a teljesítmény jelentős romlása nélkül ellenálljon a megnövekedett hőmérsékleteknek.
Költség-teljesítmény mérleg: Bizonyos esetekben a költség jelentős tényező lehet. Míg az alacsony hőmérsékleti együtthatójú tekercsek jobb teljesítményt nyújtanak, drágábbak is lehetnek. Ilyen helyzetekben gondos egyensúlyt kell találni a szükséges teljesítmény és a rendelkezésre álló költségvetés között.
Következtetés
A tokozott tekercs hőmérsékleti együtthatója kritikus paraméter, amely befolyásolja a teljesítményt, a hatékonyságot és a megbízhatóságot. Beszállítóként aTokozott tekercsek, megértjük annak fontosságát, hogy a különböző alkalmazásokhoz megfelelő hőmérsékleti együtthatóval rendelkezzenek a tekercsek. Akár egyenáramú mágnesszelep-tekercs projekten dolgozik, akár mágnesszelep-tekercs alkalmazáson dolgozik, segítünk kiválasztani a legmegfelelőbb tekercset az Ön egyedi igényei alapján.
Ha többet szeretne megtudni kapszulázott tekercseinkről, vagy szeretne megbeszélni egy lehetséges vásárlást, forduljon bizalommal. Szakértői csapatunk készséggel segít Önnek megtalálni a tökéletes megoldást az Ön igényeinek.
Hivatkozások
- "Elektromos mérnöki kézikönyv", CRC Press
- "Az elektromos áramkörök alapjai", Charles K. Alexander, Matthew NO Sadiku
