A megfelelő szűrő -induktor kiválasztása a kapcsolási tápegységhez olyan kritikus feladat, amely jelentősen befolyásolja a tápegység teljesítményét és megbízhatóságát. Szűrő induktor beszállítójaként megértem az ebben a folyamatban részt vevő kihívásokat és összetettségeket. Ebben a blogbejegyzésben megosztom néhány kulcsfontosságú megfontolást és iránymutatást, hogy segítsenek egy megalapozott döntés meghozatalában, amikor szűrő -induktorot választanak a kapcsoló tápegységére.
A szűrő induktorok szerepének megértése a tápegységek váltásában
Mielőtt belemerülne a kiválasztási folyamatba, elengedhetetlen megérteni a szűrő induktorok szerepét a tápegységek váltásában. A kapcsoló tápellátás úgy működik, hogy a bemeneti feszültség gyorsan bekapcsolja és kikapcsolja, hogy a kívánt kimeneti feszültségre konvertálja. Ez a váltási művelet nagy frekvenciaját és fodrozódást generál, ami zavarhatja a tápegységhez csatlakoztatott elektronikus eszközök megfelelő működését.
A szűrő induktorokat használják az áram és a feszültség hullámformáinak kiegyenlítésére, csökkentve a hullámot és elnyomva a nagy frekvenciaját. Úgy dolgoznak, hogy az energiát a mágneses mezőkben tárolják a kapcsolási ciklus be- és felszabadításának ideje alatt, és a kikapcsolás alatt. Ez az energiatároló és felszabadulási mechanizmus elősegíti az állandó áramlás fenntartását, és csökkenti a feszültség ingadozásait.
Fő paraméterek a szűrő induktor kiválasztásához
Induktivitási érték
Az induktivitás érték (L) az egyik legfontosabb paraméter a szűrő induktor kiválasztásakor. Meghatározza az induktor által tárolható energia mennyiségét és a fodrozódás csökkentésének mértékét. A magasabb induktivitási érték általában alacsonyabb hullámáramot eredményez, de növeli az induktor méretét és költségeit is.
A szükséges induktivitási értéket a kapcsolási tápegység specifikációi, például a bemeneti és kimeneti feszültségek, a kapcsolási frekvencia és a maximális megengedett hullámzó áram alapján lehet kiszámítani. ABakinduktorBuck -konverterben az induktivitás értéke a következő képlet segítségével becsülhető meg:
[L = \ frac {(v_ {in} -v_ {out}) d} {f_ {s} \ delta i_ {l}}]
ahol (v_ {in}) a bemeneti feszültség, (v_ {out}) a kimeneti feszültség, (d) a kapcsolójel üzemi ciklusa, (f_ {s}) a kapcsolási frekvencia, és (\ delta i_ {l}) a csúcs - a csúcsigény -áram.
Aktuális minősítés
A szűrő induktor jelenlegi besorolása egy másik kritikus paraméter. Képesnek kell lennie arra, hogy kezelje azt a maximális áramot, amely telítettség nélkül átfolyik rajta. A telítettség akkor fordul elő, amikor az induktor mágneses magja eléri a maximális mágneses fluxus sűrűségét, és az induktivitás értéke jelentősen csökken. Ez megnövekedett fodrozódási áramhoz, csökkentett hatékonysághoz és az induktor és más alkatrészek potenciális károsodásához vezethet az áramellátásban.
Az induktor kiválasztásakor figyelembe kell vennie mind a DC -áramot, mind az AC Ripple áramot. Az induktoron keresztül áramló teljes áram e két elem összege. Ügyeljen arra, hogy válasszon egy induktorot, amelynek aktuális értékelése meghaladja az alkalmazásban várható maximális várható áramot.
DC ellenállás (DCR)
Az induktor DC -ellenállása befolyásolja a kapcsoló tápegység energiaveszteségét és hatékonyságát. Az alacsonyabb DCR -t kevesebb teljesítmény -eloszlás eredményezi az induktorban, ami viszont javítja az áramellátás általános hatékonyságát. A DCR csökkentésének azonban általában nagyobb huzalmérő vagy összetettebb tekercselési szerkezet használatát igényli, amely növelheti az induktor méretét és költségeit.
A DCR értékelésekor figyelembe kell vennie az ellenállás hőmérsékleti együtthatóját is. Ahogy az induktor hőmérséklete növekszik a működés közben, a DCR is növekszik, ami tovább befolyásolhatja az áramellátás hatékonyságát és teljesítményét.
Telítési áram
Mint korábban említettük, a telítettségi áram a maximális áram, amelyen az induktor induktivitási értéke a kezdeti érték meghatározott százalékára (általában 10–30%) csökken. Fontos, hogy a telítettség elkerülése érdekében válasszunk olyan induktort, amelynek telítettségi árama magasabb, mint az alkalmazásban a maximális áram.
Frekvencia -válasz
A szűrő induktor frekvenciaválasza fontos a magas frekvenciajag elnyomásához. Az induktornak nagy impedanciával kell rendelkeznie a kapcsolási frekvencián és annak harmonikáján, hogy hatékonyan kiszűrje a zajt. Egyes induktorokat speciális frekvenciajellemzőkkel tervezték, hogy megfeleljenek a különböző alkalmazások követelményeinek.
Alapvető anyagválasztás
A szűrő induktor alapanyagának jelentős hatása van annak teljesítményére. A különböző maganyagok mágneses tulajdonságai eltérőek, például permeabilitás, telített fluxus sűrűség és magvesztés.
Vaspormag
A vaspormagokat általában a szűrő induktorokban használják, viszonylag magas telítettségi fluxussűrűségük és olcsó költségük miatt. Elosztott légrésük van, amely segít csökkenteni a magvesztést és megakadályozza a telítettséget. Permeabilitásuk azonban viszonylag alacsony, ami azt jelenti, hogy egy adott induktivitás érték eléréséhez nagyobb mennyiségű alapanyagra van szükség.
Ferritmag
A ferritmagok nagy permeabilitása van, ami lehetővé teszi egy kisebb induktor méretét egy adott induktivitás értékhez. Alacsony magveszteséggel rendelkeznek magas frekvenciákon is, így nagyfrekvenciás kapcsolási tápegységekre is alkalmassá teszik őket. A ferrit magok azonban viszonylag alacsony telítettség -fluxussűrűséggel rendelkeznek, tehát nem megfelelőek a nagy áramigényű alkalmazásokhoz.
Porított vastagok
A porított vasmagok jó egyensúlyt biztosítanak a nagy telítettség -sűrűség és az alacsony magveszteség között. Ezek olyan alkalmazásokhoz alkalmasak, amelyekhez mind a nagyáramú kezelést, mind a jó magas frekvenciateljesítményt igénylik.
Fizikai megfontolások
Méret és alak
A szűrő induktor mérete és alakja fontos szempont, különösen azokban az alkalmazásokban, ahol a hely korlátozott. Kiválasztania kell egy induktort, amely beilleszthető a tápegység kialakításában. Egyes induktorok a felszíni - szerelt csomagokban kaphatók, amelyek alkalmasak a nyomtatott áramköri táblákra (PCB), míg mások a lyukakon keresztül kaphatók.
Szerkesztési tájolás
Az induktor rögzítési orientációja szintén befolyásolhatja annak teljesítményét. Egyes induktorok érzékenyek a közelben lévő más alkatrészek által generált mágneses mezőre. Ügyeljen arra, hogy mérlegelje az induktor és más alkatrészek közötti szerelési orientációt és a mágneses csatolást, amikor a tápegység megtervezésekor.
Alkalmazás - konkrét megfontolások
EMI/EMC követelmények
Számos alkalmazásban az elektromágneses interferencia (EMI) és az elektromágneses kompatibilitás (EMC) fontos szempontok. A szűrő -induktor döntő szerepet játszhat az EMI csökkentésében a nagy frekvenciájú zaj elnyomásával. Lehet, hogy ki kell választania egy speciális árnyékolási vagy szűrési tulajdonsággal rendelkező induktorot, hogy megfeleljen az alkalmazás EMI/EMC követelményeinek.
Hőmérsékleti és környezeti feltételek
A működési hőmérséklet és a környezeti feltételek szintén befolyásolhatják a szűrő induktor teljesítményét. Ügyeljen arra, hogy válasszon egy induktorot, amely képes az alkalmazás hőmérsékleti tartományán és környezeti feltételein belül működni. Egyes induktorokat úgy tervezték, hogy ellenálljanak a magas hőmérsékletnek, a páratartalomnak és a rezgésnek.

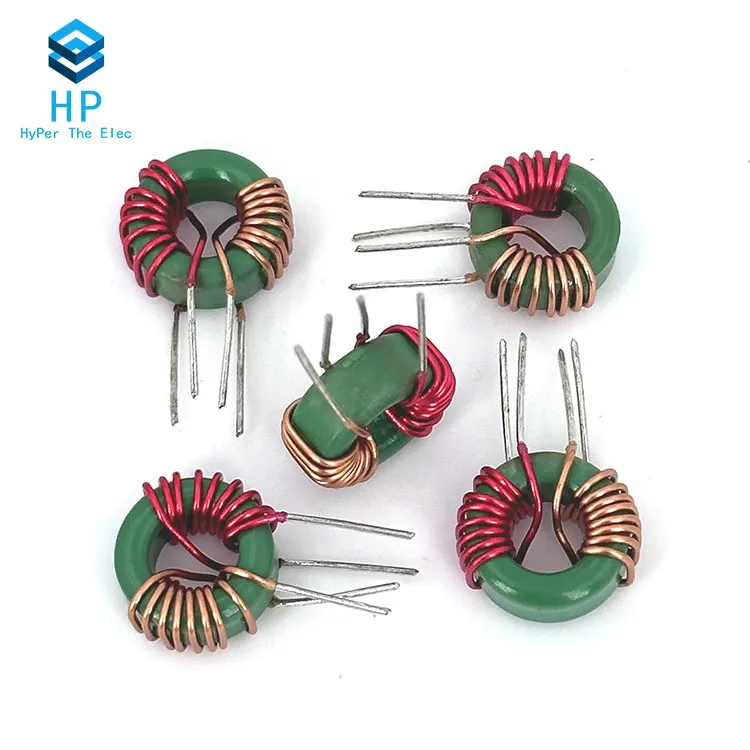

Miért válassza ki a miSzűrő induktor
Vezető szűrő -induktor beszállóként széles választékot kínálunkSzűrő induktorokamelyeket úgy terveztek, hogy megfeleljenek a tápegység alkalmazásainak változó igényeinek. Induktorainkat magas színvonalú anyagok és fejlett gyártási folyamatok felhasználásával gyártják a megbízható teljesítmény és a nagy hatékonyság biztosítása érdekében.
Van egy tapasztalt mérnökök csoportja, akik technikai támogatást és segítséget nyújthatnak a megfelelő induktor kiválasztásához az Ön alkalmazásához. Függetlenül attól, hogy szabványos induktorra vagy egyéni - tervezett megoldásra van szüksége, együtt dolgozhatunk az Ön igényeinek teljesítése érdekében.
Ha folyamatban van egy szűrő -induktor kiválasztása a váltási tápegységhez, felkérjük Önt, hogy vegye fel velünk a kapcsolatot konzultációra. Értékesítési csapatunk szívesen megvitatja az Ön igényeit, és részletes termékinformációkat és árazást nyújt Önnek. Bízunk benne, hogy együtt dolgozhatunk Önnel, hogy megtaláljuk a legjobb szűrő -induktor megoldást az alkalmazásához.
Referenciák
- Erickson, RW és Maksimovic, D. (2001). A hatalmi elektronika alapjai. Springer.
- Mohan, N., Undeland, TM és Robbins, WP (2003). Power Electronics: átalakítók, alkalmazások és tervezés. John Wiley & Sons.
